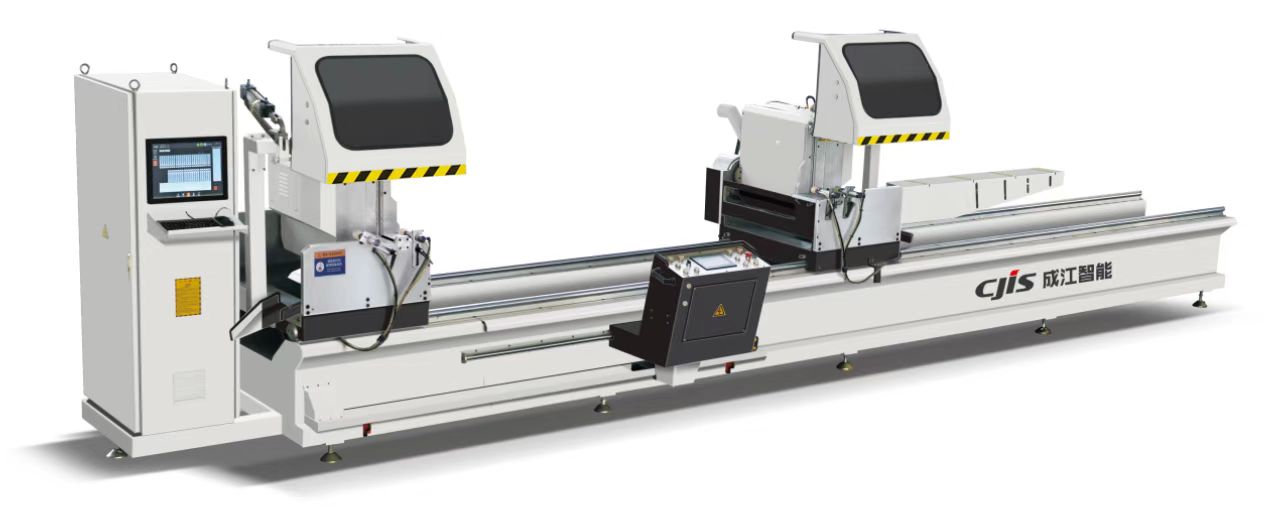

1、设备特点：

☆ 适用于工业铝型材、断桥铝门窗、幕墙型材的45°到157.5°之间任意角度调整切割，数控控制系统，☆ 能实现型材优化下料等高级功能。

☆ 整机采用欧洲机型，外观整洁，气派大方。

☆ 进口电机直联锯片。

☆ 锯片进给采用气液阻尼缸传动，切割稳定。

☆ 高精度进口切割锯片，切割断面光滑。

☆ 进口伺服电机带动减速器。

☆ 可一次输入要切割的数根型材尺寸，实现不同长度连续切割。

☆ 实现加工尺寸直接输入，变换锯切长度不用回参考点。 工作台下具有锯片密封装置，排屑效果好。

☆ 具有随动开合锯罩，安全可靠，工作环境好。

☆ 每个机头两个气缸夹紧型材，切割安全、可靠。

2、主要规格及技术参数：

☆ 电源              380V 50Hz

☆ 锯切电机          2*3.0KW

☆ 伺服电机          2*1.0kW+1*1.5kW   4050r/min

☆ 工作压力          0.5-0.8MPa

☆ 耗 气 量          60L/min

☆ 锯片规格          Φ600*Φ30*4.4 Z= 120

☆ 进刀速度          0-3m/min

☆ 机头移动速度范围  0～20m/min

☆ 锯切长度          最大6000mm 最小450mm  at 90°

                     最大 6000mm 最小 760mm at 45°

☆ 锯切宽度          200mm

☆ 锯切高度          270mm

☆ 锯切角度          45°至-157.5°任意角度

☆ 重复定尺长度误差  ±0.2mm

☆ 切割型面平面度    ≤0.10mm

☆ 切割角度误差      ±5′

☆ 切割型面粗糙度    Ra12.5μm

☆ 外形尺寸          7800*1500*2040mm

☆ 重 量             2500kg

 3、设备主要元器件配置：

☆ 可编程序控制器：法国施奈德

☆ 伺服电机驱动器：法国施奈德

☆ 主轴电机：金苔荟

☆ 减速机：汉弗瑞

☆ 电磁阀：STNC

☆ 按钮开关：ABB/正泰

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 轴承：日本知名品牌NSK

☆ 床身厚度为国标5mm GB-T709-2006，一般厂家采用3mm非国标钢管

☆ 坦克链为密封防尘坦克链，不易进铝屑。

☆ 气管：山奈斯，不受气温变化而变形

☆ 设备表面处理工艺：酸洗磷化→喷环氧底漆→刮腻子→喷第二遍环氧底漆→表面再喷两遍聚酯漆
