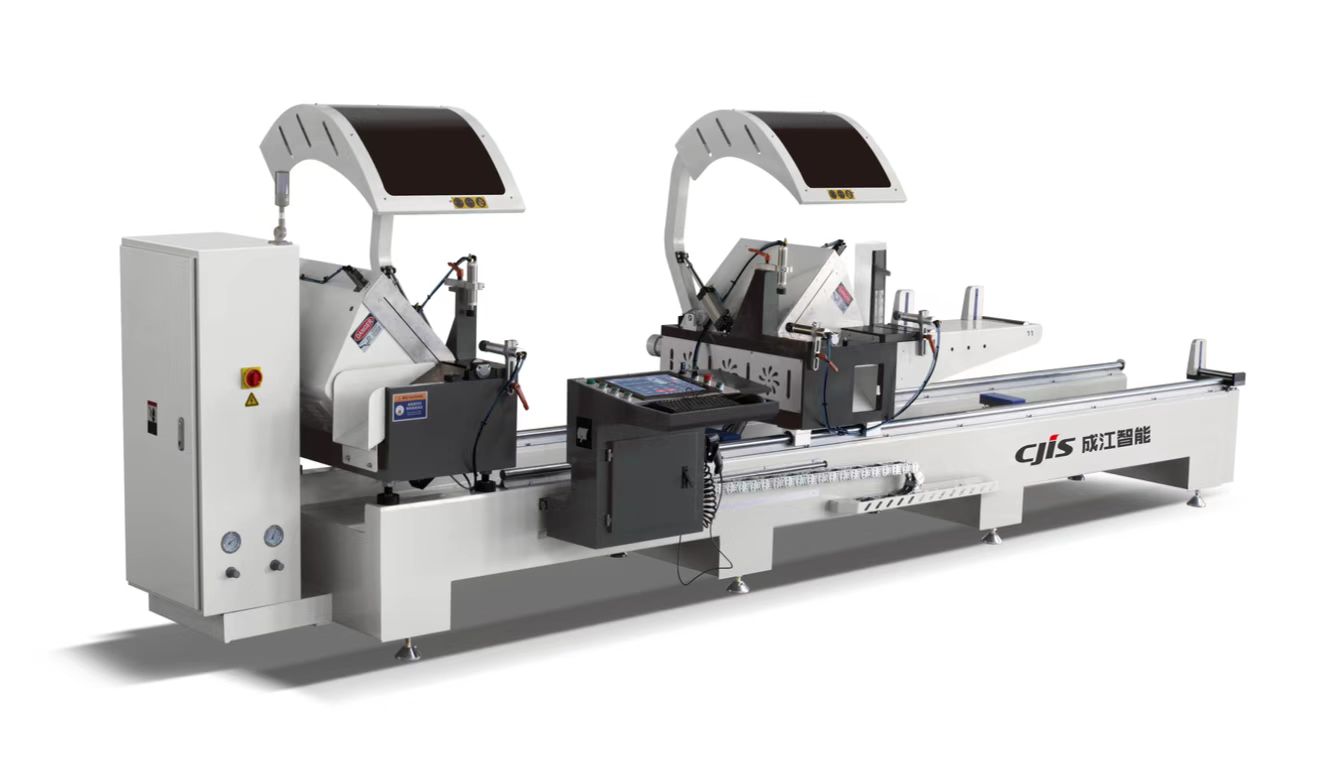

1、设备特点：

☆ 采用大族数控系统，可与客户ERP 软件连接

☆ 适用于铝幕墙型材、门窗型材及塑料型材的下料切割；

☆ 机头采用铸造结构，整机吸震效果更好，稳定性高。

☆ 右机头移动采用高精度齿轮齿条运动形式,传动精度高,定位准确,工作平稳；

☆ 两锯头可自动转换角度，实现45°、90°型材的角度切割；

☆ 进口直线轴承运动副，确保切割精度；

☆ 进口高精度主轴电机，锯片转动稳定；

☆ 气液阻尼缸实现进给调速均匀，运动平稳；

☆ 自动开合防护罩使工作安全方便。

☆ 测料高装置

☆ 自动托料结构

☆ 可以扫描下料单，条码打印功能，从切割到后面工序可做连续扫码识别

2、主要规格及技术参数

☆ 电 源             380V 50Hz

☆ 锯切电机          2*3.0 Kw  2800 r/min

☆ 伺服电机          1.5kW  4050r/min

☆ 工作压力          0.5～0.8MPa

☆ 耗 气 量          60L/min

☆ 锯片规格           Φ550*Φ30*4.4 Z=120

☆ 进刀速度           0～3m/min

☆ 机头移动速度范围   0～20m/min

☆ 锯切长度           最大4200mm 最小360mm  at 90°

最大4200mm 最小360mm加上两个型材高度at 45

☆ 锯切宽度X高度     最大180mm*150mm  at 45°

                      最大180mm*200mm  at 90°

☆ 锯切角度           90°、45°

☆ 重复定长精度       ≤0.10mm

☆ 切割角度误差       ±5′

☆ 切割型面粗糙度     Ra12.5μm

☆ 外形尺寸           6500*1750*1950mm

☆ 重 量              about 1850kg

3、主要元器件配置

☆ 选用大族数控系统，可实现与客户ERP软件连接

☆ 伺服电机驱动器：汇川

☆ 主轴电机：金苔荟

☆ 电磁阀：STNC

☆ 按钮开关：ABB/正泰

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 轴承：日本知名品牌NSK

☆ 床身厚度为国标5mm GB-T709-2006，一般厂家采用3mm非国标钢管

☆ 坦克链为密封防尘坦克链，不易进铝屑。

☆ 气管：山奈斯，不受气温变化而变形

☆ 设备表面处理工艺：整机采用喷塑表面处理
