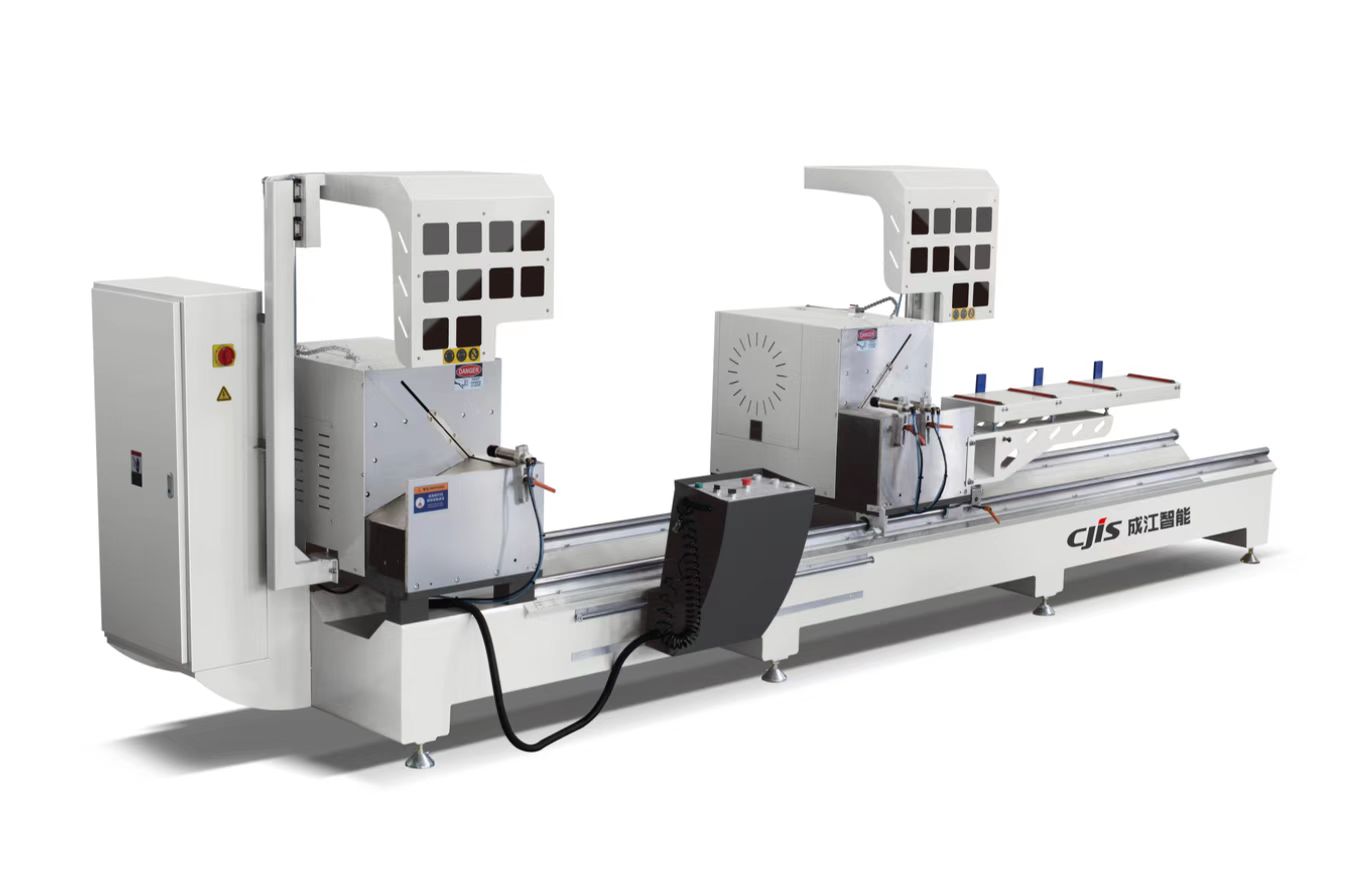

1、设备特点：

☆ 适用于大批量、大宽度的铝门窗及幕墙型材高精度、高效率固定45°角切割下料。

☆ 进口数字磁栅系统自动显示切割长度尺寸，重复定位精度高，操作方便。

☆ 适应我国铝门窗及幕墙加工业的发展而研发的机型。

☆ 操作简单、性能可靠，技术先进，易于维护保养。

☆ 刀具配置金刚石锯片，切削速度快、生产率高，加工精度高。

☆ 两锯头即可单独工作，也可同时工作。

☆ 同时工作时，能一次切出所需要的长度及型材两端角度。

☆ 根据用户需求可定制内摆机型。

2、主要规格及技术参数：

☆ 电 源                380V 50Hz

☆ 锯切电机             2*3 Kw  2800 r/min

☆ 工作压力             0.5～0.8MPa

☆ 耗 气 量             60L/min

☆ 锯片规格             Φ550*Φ30*4.4  Z=140

☆ 进刀速度             0～3m/min

☆ 机头移动速度范围     0～20m/min

☆ 锯切长度            最大4200mm 最小360mm加上两个型材高度

☆ 锯切宽度X高度      最大165mm*170mm

☆ 锯切角度            45°

☆ 重复定尺长度误差    ±0.2mm

☆ 重复定长精度        ≤0.10mm

☆ 切割角度误差        ±5′

☆ 切割型面粗糙度      Ra12.5μm

☆ 外形尺寸            5800*1750*1950mm

☆ 重 量               about 1800kg

3、设备主要元器件配置：

☆ 电磁阀：STNC

☆ 按钮开关：正泰

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 轴承：日本知名品牌NSK

☆ 床身厚度为国标5mm GB-T709-2006，一般厂家采用3mm非国标钢管

☆ 坦克链为密封防尘坦克链，不易进铝屑。

☆ 设备表面处理工艺：酸洗磷化→喷环氧底漆→刮腻子→喷第二遍环氧底漆→表面再喷两遍聚酯漆
