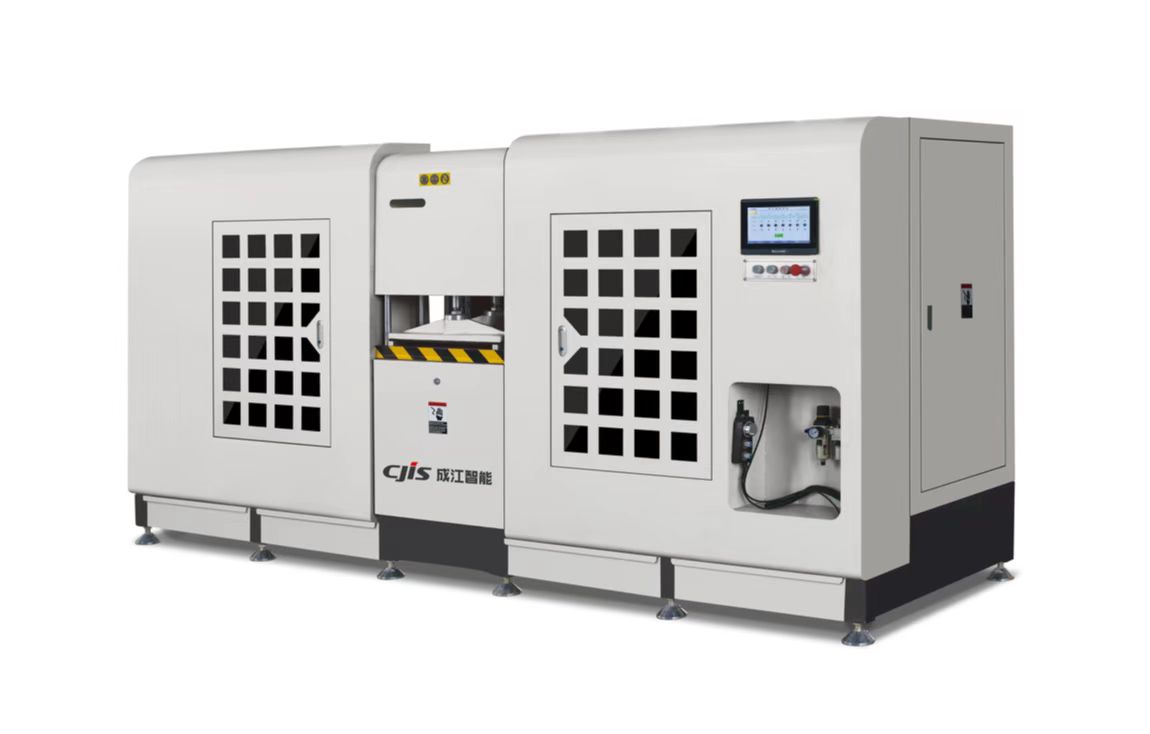

1、设备特点

☆ 适用于铝门窗中梃型材以及幕墙型材端面榫口和台阶面的锯铣加工，一次可铣削多根型 材，五轴数控伺服系统控制，编程简便，兼容性高，高效可靠。

☆ 该机安装两台锯铣电机，一台实现水平铣切，另一台实现垂直纵切，兼顾各种截面中挺型材及加强中梃的端铣作业，更具通用性

☆ 水平铣切采用大功率电机，双锯片或组合铣刀设计，提高加工效率。连接结构新颖，刀具更换方便。

☆ 垂直纵切锯片角度可调，使用范围更广。

☆ 两台铣切电机由五轴数控伺服控制，无需人工调整，可快速便捷的通过选择预设好的程序完成加工。可以连续加工不同截面的型材。

☆ 进给系统采用伺服电机丝杠直线导轨副结构，可针对不同厚度型材预设速度，振动小、加工精度高。

2、主要规矩及技术参数

☆ 电源           380v 50Hz

☆ 电机功率       7.5kw

☆ 转速           2800r/min

☆ 工作压力       0.5～0.8MPa

☆ 铣刀主轴直径   Φ32mm

☆ 铣刀规格       Φ300mm

☆ 锯片规格       Φ420mm

☆ 电机调整行程   X轴0-400mm

Y轴0-200mm

Z轴0-200mm

☆ 重复定位精度   ≤±0.02mm

☆ 加工面粗糙度   Ra12.5μm

☆ 外形尺寸      2500X1700X2000mm

3、主要元器件配置

☆ PLC: EASYCAT

☆ 触摸屏：大显

☆ 伺服电机驱动器：EASYCAT

☆ 减速机：汉弗瑞

☆ 电磁阀：STNC

☆ 按钮开关：ABB/正泰

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 轴承：日本知名品牌NSK

☆ 坦克链为密封防尘坦克链，不易进铝屑。

☆ 气管：山奈斯，不受气温变化而变形

☆ 设备表面处理工艺：酸洗磷化→喷环氧底漆→刮腻子→喷第二遍环氧底漆→表面再喷两遍聚酯漆
