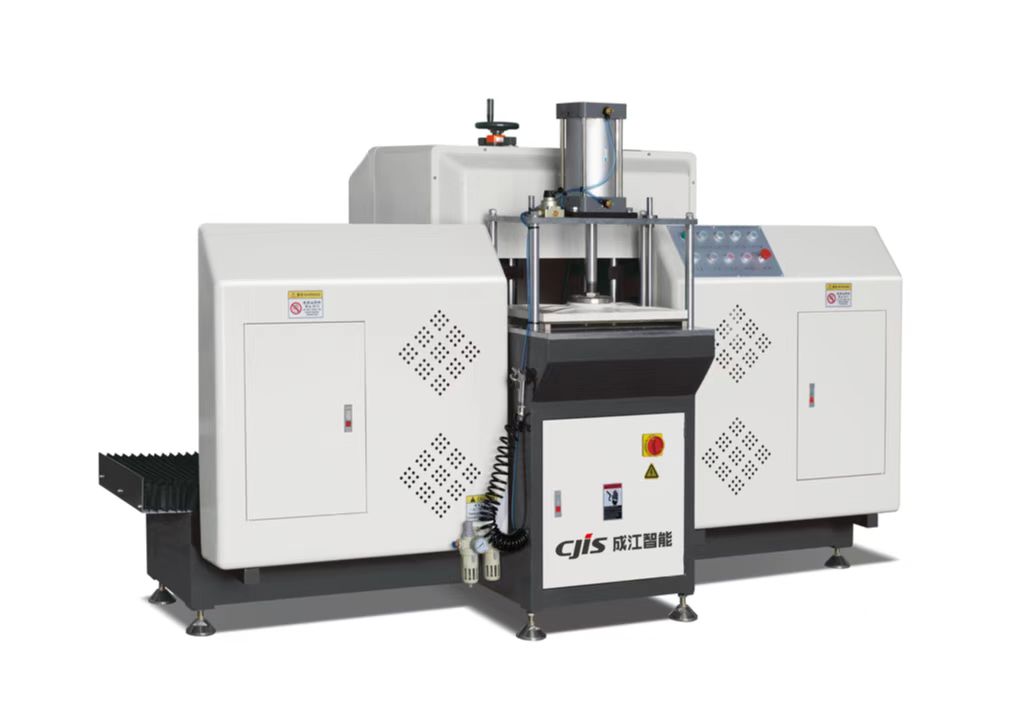

1、设备特点:

☆ 适用于铝门窗中梃型材端面的台阶面及端面槽的成形加工，以满足中梃与框以及框与框 的连接配合，可一次铣削多根型材，生产效率高。

☆ 该机具有型材固定，刀具移动，采用矢量变频调速装置，进刀速度可调，快速退刀。

☆ 4片水平铣刀和1片垂直的切割锯片配合，可一次性完成所需尺寸。

☆ 刀具上下、左右可调，可加工不同截面的型材，缩短生产周期，降低成本。

☆ 刀具直径大，铣削速度高，加工面质量高。

☆ 配备高品质刀具，加工成品光洁美观，无毛刺。

☆ 采用高精度主轴，保证了加工精度。

2、主要规格及技术参数：

☆ 输入电源          380V   50HZ

☆ 电机总功率        12.5KW

☆ 电机转速          2800r/min

☆ 气源工作压力      0.6-0.8MPa

☆ 铣刀直径          F250mm

☆ 锯片规格          F305*F32mm

☆ 刀具进给行程      1600mm

☆ 刀具调整行程      0-85mm

☆ 开榫最大尺寸      40mm

☆ 外形尺寸          3080*1160*1600mm

☆ 重 量             1500kg

3、主要元器件配置

☆ 电机：振阳纯铜电机

☆ 按钮开关：ABB/正泰

☆ 直线圆导轨及滑块：韩国太敬

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 轴承：日本知名品牌NSK

☆ 床身厚度为国标3mm GB-T709-2006

☆ 加入相序保护（铣刀不会出现倒转而使其脱落）；热过载保护（电机过载时自动断电，保护电机和锯片，延长使用寿命）

☆ 工进方式为矢量变频调速装置，进刀更加平稳

☆ 气管：山奈斯，不受气温变化而变形
