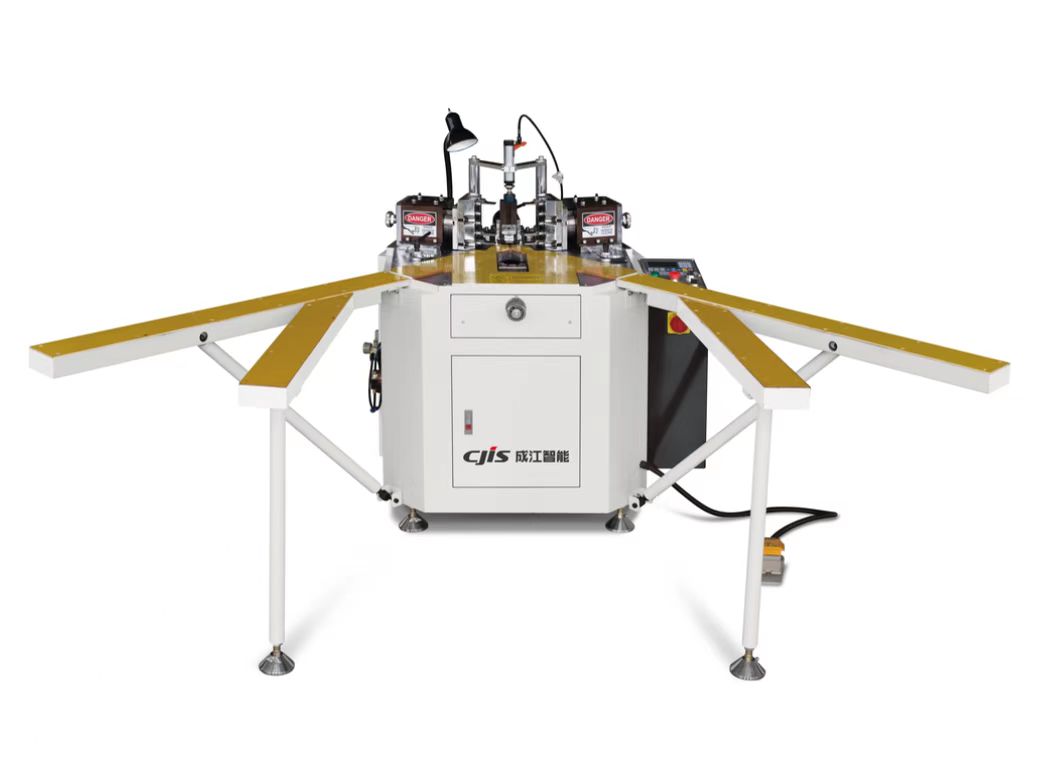

1、设备特点

☆ 适用于铝门窗幕墙角码式冲铆连接，组角压力大，定位精准，能满足大断面型材组角需求。

☆ 创新结构设计，相比其它同类产品，能大幅度提高加工效率和产品质量。

☆ 设有数字显示装置，实时显示每个动作的时间，直观明了。

☆ 由液压系统提供组角动力，冲铆力量大，工作平稳。

☆ 组角刀上下调整范围大、调节简便，适应较高、较厚型材的组角。

☆ 内定位可上下升降，方便取放型材。

☆ 可配置双刃组角刀，使铝门窗组角强度更高。

☆ PLC 控制，稳定可靠。

☆ 工作台面设置LED工作灯，照明充分，使操作更精准，实用方便，降低废品率。

2、主要规格及技术参数：

☆ 电源电压         380V 50Hz

☆ 额定功率         3.0KW

☆ 额定油压         20Mpa

☆ 气源工作压力     0.6-0.8Mpa

☆ 电机转速         1400r/min

☆ 适应型材宽度     最大170mm

☆ 总组角压力       80KN

☆ 油箱容量         40L

☆ 组角缸运动行程   0-50mm

☆ 外形尺寸         2000*1900*1300mm

☆ 重 量            750kg

3、预置元器件配置

☆ 按钮开关：ABB/正泰

☆ PLC:：深圳三凌

☆ 电磁阀：STNC

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 床身厚度为国标3mm GB-T709-2006

☆ 液压站：采用国产知名品牌海依兰或德威柱塞泵式液压站（一般厂家采用齿轮泵式液压站）

☆ 气管：山奈斯，不受气温变化而变形
