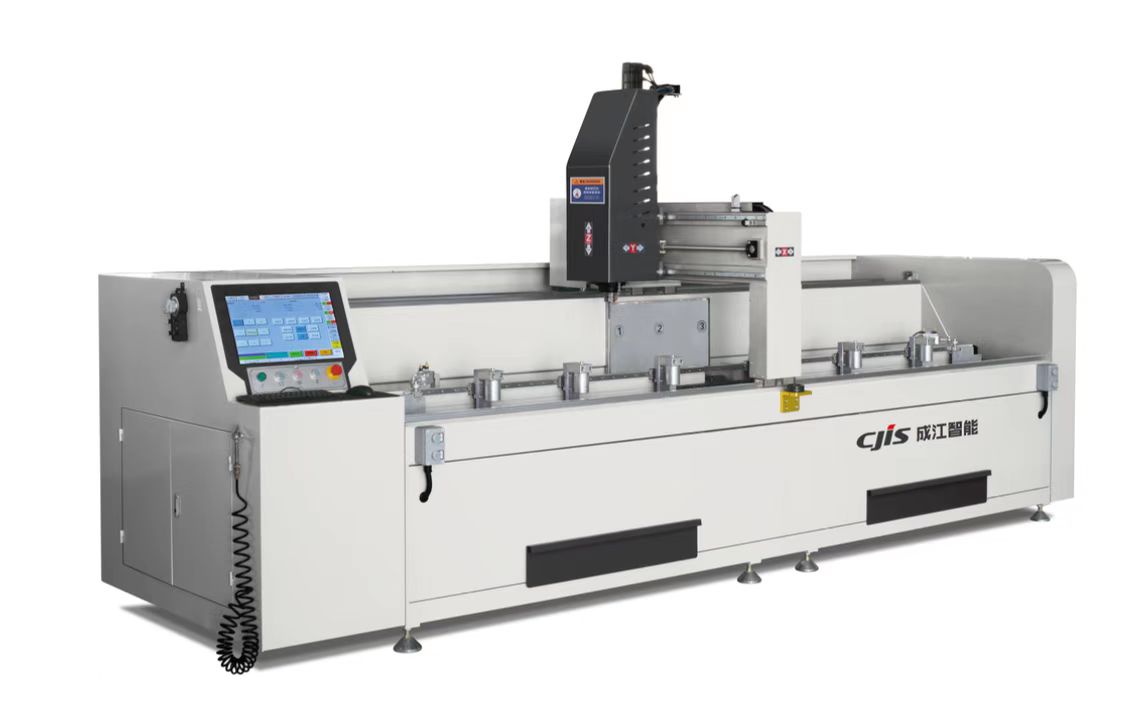

1、主要用途与使用范围：

☆ 适用于铝门窗或幕墙型材的各种型孔、楔槽、流水口等工序精密加工。

☆ 智能的数控系统和简洁直观的人机界面使操作更加方便快捷，全部加工工序智能化自动完成，无需人工干预，工作效率高、加工精度高、安全可靠。

☆ 配有三工位刀库，加工过程中自动换刀，可实现不同孔径的铣削加工。

☆ 可旋转的工作台能够在-90°、0°和+90°三个位置相互转换，实现一次夹装完成3个面的全部型孔的铣削加工。

☆ 采用龙门结构设计，床身强度高，整机刚性好，性能稳定可靠、工作精度高，全部动作 均由伺服电机、气动系统来实现。

☆ 运动副采用直线运动轴承，运动阻力小，精度高，保证了X、Y、Z三轴运动的平稳性。

☆ X轴采用斜齿轮齿条传递动力，Y 轴和Z轴采用滚珠丝杠副传递动力，保证加工精度。

☆ 机头主要部件由铸铁件和高强度铝合金构成，结构紧凑合理，强度高。

☆ 采用进口高速电主轴，转动稳定、噪音小、切削能力强。

☆ 独有的集屑装置，现场更整洁。

2、主要规格及技术参数：

☆  横向行程（X轴）：   3000mm

☆ 纵向行程（Y轴）：    450mm

☆ 垂直行程（Z轴）：    400mm

☆ X轴运行速度         0～60m/min

☆ Y轴运行速度         0～15m/min

☆ Z轴运行速度         0～15m/min

☆ 工作台工作位置       -90°、0°、+90°

☆ 整机总功率：         7.2KW

☆ 刀具夹头             ER25-Ф8mm、Ф10mm

☆ 夹具数量：           6

☆ 夹夹具气缸行程：     50mm

☆ 加工尺寸范围（宽*高*长）：160*160*3000mm

☆ 气源                  0.5～0.8MPa

☆ 电源                  380V/50Hz

☆ 外形尺寸（长*宽*高）  4500*1500*1950mm

☆ 整机净重              1100kg

3、主要元器件配置

☆ 新代数控系统，操作简单，安全可靠。

☆ 伺服电机驱动器：山东米格

☆ 主轴电机：GMT SPINDLE

☆ 优质碳素结构钢焊接机架：热时效去应力处理，精密机加工；

☆ 导轨： X、Y、Z轴均采用高精密级直线导轨（意大利PEK）；

☆ X轴传动：均采用进口高精度齿轮齿条传动（意大利PEK）；

☆ Z、Y轴传动：采用进口高精密度滚珠丝杠传动（意大利PEK）；

☆ 喷雾冷却系统：可配合加工程序使用；

☆ 手摇脉波发生器，方便对加工原点的对正和测量；

☆ 程序：可进行在线或离线编程。

☆ 丝杠：意大利PEK

☆ 电磁阀：STNC

☆ 按钮开关：ABB/正泰

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 气管：山奈斯，不受气温变化而变形。
