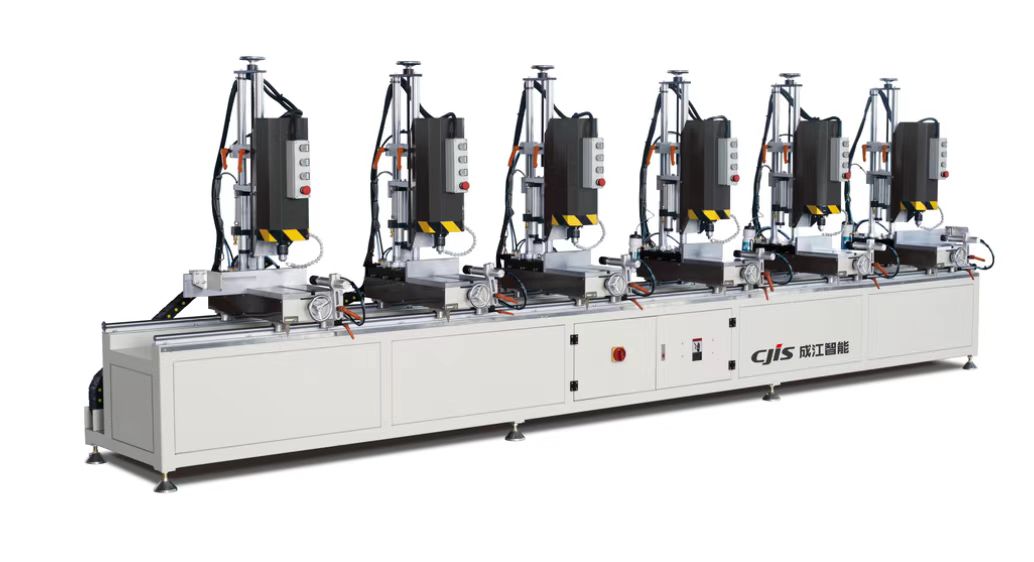

1、设备特点:

☆ 主要用于铝合金门窗、幕墙型材的钻孔，特别适用于长料及大批量生产。

☆ 适用于截面不超过250*250mm的型材，加工长度最大达到5000mm。

☆ 可安装多头钻座，满足多组群孔的同时加工。

☆ 进给系统采用气液阻尼缸,进给平稳。

☆ 采用高品质控制系统，可实现单机头单独加工和任意机头联动加工。

☆ 机头可沿X、Y、Z轴方向手动调整位置，并配有刻度尺，调整简洁方便。

☆ Z轴采用直线滑块导向，承载能力、导向精度、使用寿命均数倍提高。

2、主要规格及技术参数

☆ 电源                  380V 50HZ

☆ 电机功率              6*1.5KW 1400r/min

☆ 最大钻孔直径          13mm

☆ 两钻孔最大距离        4850mm

☆ 每组孔最小距离        310mm

☆ 动力头数量            6

☆ 钻头前后移动最大距离  120mm

☆ 动力头上下移动距离    150mm

☆ 工作台尺寸(长*宽)      300*300(mm)

☆ 钻头进给行程           125mm

☆ 加工铝型材最大截面尺寸 250*250mm

☆ 外形尺寸               5500*1000*1850（mm）

☆ 重量                   1350kg

3、主要元器件配置

☆ 可编程控制器：日本三菱或台达

☆ 电机：黄山振阳

☆ 电磁阀：STNC

☆ 按钮开关：正泰/ABB

☆ 电线：CE出口认证线（不会随着温度变化，切削液腐蚀而变硬容易折断）

☆ 轴承：日本知名品牌NSK

☆ 床身厚度为国标5mm GB-T709-2006，一般厂家采用3mm非国标钢管

☆ 坦克链为密封防尘坦克链，不易进铝屑。

☆ 气管：山奈斯，不受气温变化而变形

☆ 设备表面处理工艺：酸洗磷化→喷环氧底漆→刮腻子→喷第二遍环氧底漆→表面再 喷两遍聚酯漆
